臺灣上銀導軌RGH35CA,上銀導軌價格RGH35CA

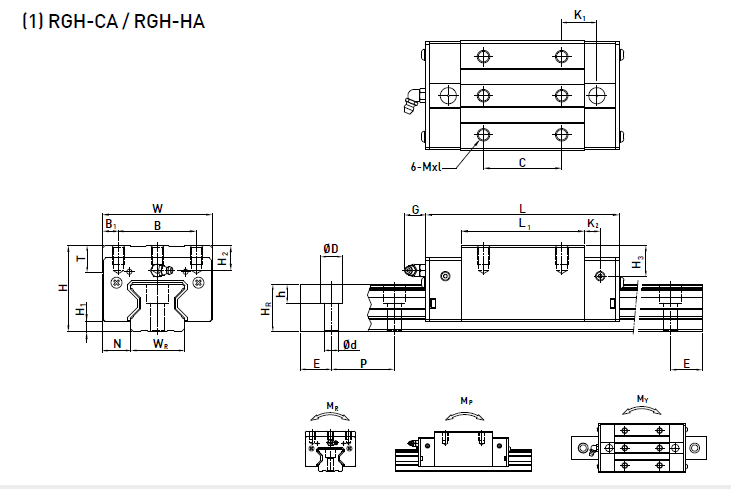

臺灣上銀導軌RGH35CA滑塊長124，寬70，是一款四方型重負荷上鎖式滑塊，RGH35CA上銀滑塊上面有6個M8的螺紋孔，其孔距是50*50，滑軌加滑塊的組合高度為55，臺灣上銀導軌RGH35CA的安裝螺絲為M8，安裝孔之間的距離為40

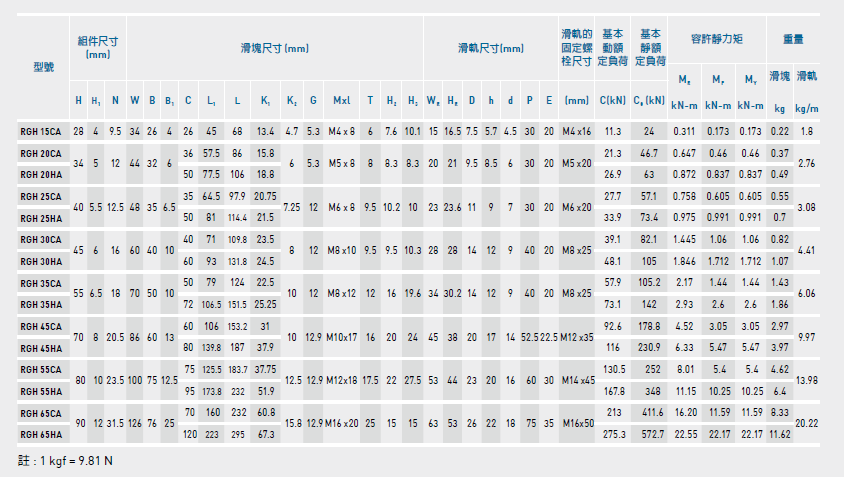

臺灣上銀導軌RGH35CA滑塊更多參數如下圖：



臺灣上銀直線導軌的選用

1.使用條件設定

應用之設備
行程

 內部空進之限制 ○ 運行速度、加速度

 精度之要求
 使用頻率

 剛性之要求
使用環境

負荷方式

 要求壽命年限

2.選用系列產品

HG系列：磨床、銑床、車床、鉆床、綜合加工機、放電加工機、搪床、線切割機、精密量測儀器、木工機器、搬運機器、運送裝置。

 EG系列：產業自動化機器、半導體機械、雷射雕刻機、包裝機器。
MGN/MGW系列：印表機、機器手臂、電子儀器設備、半導體設備。

3.選用精度等級
C,H,P,SP,UP等級視設備精度要求而定

4.假定滑塊尺寸及數目

 依經驗選用

 負荷狀態

 若與滾珠螺桿配合使用，則使用之直線導軌規格與螺桿外徑相似，如螺桿外徑為35mm則選用HG35規格

5.計算滑塊最大負荷

 參照負荷計算例計算單個滑塊最大等效負荷

 確認選用之直線導軌靜安全系數應超過靜安全系數使用表所列之值

6.選擇預壓力

 依剛性要求及安裝面精度選用

7.確認剛性

參照剛性表計算變形量

提高預壓力，加大選用尺寸或滑塊數以提高剛性

8.計算使用壽命

 依使用速度、頻率計算壽命距離要求

依壽命公式計算選定直線導軌之壽命距離

9.潤滑選用

 潤滑劑選用，依設備需求可選擇潤滑脂、潤滑油或特殊潤滑劑潤滑定期注入潤滑脂或自動供油

直線導軌選用完成。
